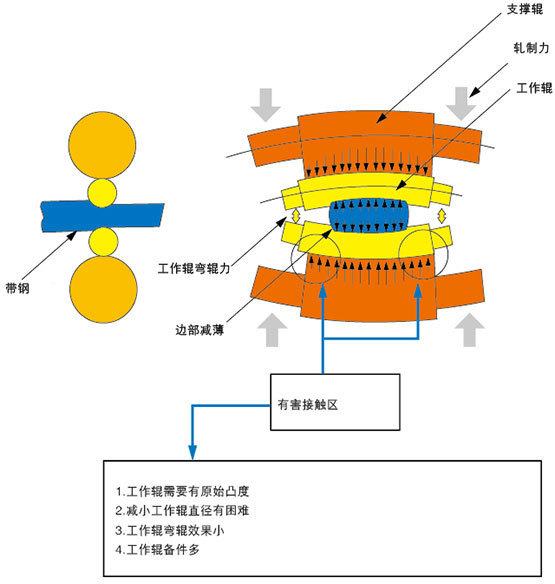

四輥軋機由兩根支承輥和兩根工作輥組成軋機輥系。軋制時，軋制力由壓下油缸或機械壓下裝置傳遞到支承輥軸承座、支承輥、工作輥，最終作用于軋件。使軋件高度方向壓縮（變?。?，長度方向延展（伸長）,達到預期的規格要求。
四輥軋機由于受軋制力的影響，軋輥產生撓度，軋件邊部減薄，需要根據實際情況磨削軋輥凸度。
一、設備主要用途
用于高精度和性能良好的普碳鋼、不銹鋼及低合金鋼的可逆軋制。
二、設備組成及結構特點
開卷機、液壓上料和卸料小車、五輥夾送矯直機、入出口工藝平臺、主軋機、左右卷取機、聯合齒輪箱、液壓AGC和彎輥系統、傳動電機、電控、設備潤滑和工藝潤滑系統。

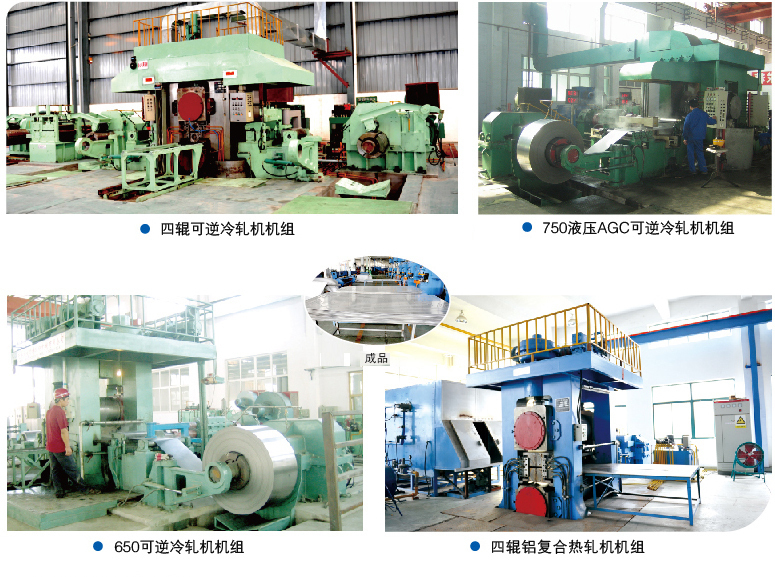

三、設備圖片
四、技術參數表
| 軋機型號 / 技術參數 | 650型 | 750型 | 850型 |
| 材料 | 普碳鋼及低合金鋼 | 普碳鋼及低合金鋼 | 普碳鋼及低合金鋼 |
| 原料厚度 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| 原料寬度 | 400-550 | 500-650 | 600-750 |
| 成品厚度 | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| 軋制壓力(KN) | 5500 | 6500 | 7500 |
| 支承輥規格 | Φ550×600 | Φ650×700 | Φ750×820 |
| 中間輥規格 | — | — | Φ300×280×820 |
| 工作輥規格 | Φ185×165×650 | Φ205×190×750 | Φ230×205×850 |
| 傳動方式 | 工作輥傳動 | 工作輥傳動 | 工作輥傳動 |
| 主電機 | 直流電動機 | 直流電動機 | 直流電動機 |
| 減速機 | 聯合齒輪箱 | 聯合齒輪箱 | 聯合齒輪箱 |
| 開卷機(選用規格) | Φ508/610×650 | Φ508/610×750 | Φ610×850 |
| 卷取機(選用規格) | Φ508×650 | Φ508×750 | Φ508×850 |
| 軋制速度(m/min) | 180-480 | 240-600 | 240-600 |
| 開卷張力(KN) | 30 | 35 | 45 |
| 卷取張力(KN) | 10-70 | 10-80 | 10-90 |
| 壓下方式 | 機械/液壓 | 機械/液壓 | 機械/液壓 |
| 直流調速 | 西門子 | 西門子 | 西門子 |
| 電控 | 西門子 | 西門子 | 西門子 |
